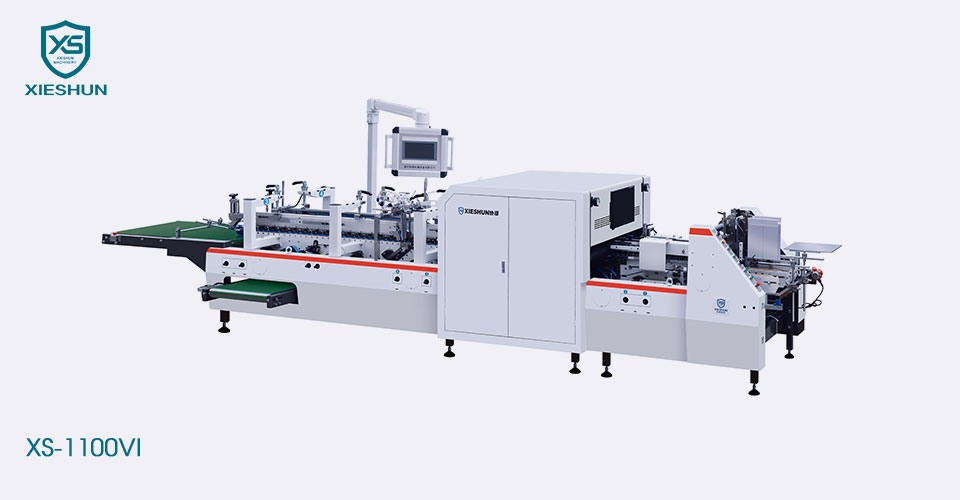

Pembekal XIESHUN Pemeriksaan Visual Luar Talian XS-1100VI melakukan pemeriksaan menyeluruh terhadap pelbagai kecacatan pencetakan (seperti pencetakan yang hilang, titik dakwat), variasi warna, salah pendaftaran, salah jajaran pemotongan mati, salah jajaran timbul, dsb., pada kotak kad dengan spesifikasi yang pelbagai semasa proses pemasangan kotak.
Mesin Pemeriksaan AOI Luar Talian ini menampilkan keupayaan pelarasan ketepatan pengesanan dinamik, membolehkan penentukuran tepat ketepatan pemeriksaan dalam pelbagai zon semasa proses ujian. Ini memastikan kecekapan pengeluaran kekal tidak terjejas, menghalang sebarang potensi kesan negatif akibat pemeriksaan yang tidak tepat.
Selain itu, sistem Pemeriksaan AOI menggabungkan keupayaan pembelajaran serantau, membolehkannya belajar dari kawasan tempatan semasa pemeriksaan dan mencegah isu pembaziran yang berpunca daripada kualiti percetakan yang tidak konsisten di zon tidak kritikal.
Selain itu, sistem ini mempunyai storan automatik dan klasifikasi data yang dikesan, memudahkan pengambilan data sejarah dan analisis statistik yang mudah.
| Berat bersih: | kira-kira 2500KGS |
| Saiz keseluruhan: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Bekalan kuasa: | 17 kW |
| Penggunaan udara: | 6 Pa |
☞ Mengesan secara menyeluruh pelbagai kecacatan (cetakan hilang, tompok dakwat), perbezaan warna, cetakan terlampau, sisihan pemotongan cetakan, sisihan timbul, dsb. kotak karton semasa gam.
☞ Sistem ini mempunyai fungsi melaraskan ketepatan pemeriksaan secara dinamik, yang sesuai untuk melaraskan ketepatan pemeriksaan kawasan yang berbeza secara halus semasa proses pemeriksaan untuk mengelakkan menjejaskan kecekapan pengeluaran.
☞ Sistem ini mempunyai fungsi pembelajaran wilayah. Semasa proses pemeriksaan, ia boleh memberi tumpuan kepada kawasan tempatan untuk pembelajaran mengelakkan masalah sisa yang disebabkan oleh kualiti cetakan yang tidak stabil di kawasan bukan kunci.
☞ Sistem ini mempunyai fungsi menyimpan dan mengklasifikasikan data pemeriksaan secara automatik untuk pertanyaan sejarah dan statistik yang mudah.
Penunjuk prestasi peralatan
| Projek | Penunjuk |
| Ketepatan pengimejan stesen percetakan biasa: | 0.11mm × 0.125mm |
| Ketepatan pengimejan stesen timbul: | 0.05mm × 0.125mm |
| Stesen pemeriksaan kod: | Kod bar minimum 18mm boleh dikesan |
| Saiz pengesanan maksimum: | 500mm × 420mm |
| Saiz pengesanan minimum: | 90mm × 90mm |
| Kawasan tempat minimum: | 0.08mm2 |
| Perbezaan warna: | △E ≧ 3 |
| Kelajuan pengesanan: | 220m/min |
Fungsi peralatan
| Projek | Fungsi |
| Pengesanan kecacatan | Cetakan tiada, bintik-bintik kotor, dsb.: Kawasan pengesanan minimum di hadapan: ≧0.08mm2 Kecacatan salutan, minyak optik, cekung dan cembung: Luas ≧2mm2 Kawasan pengesanan minimum kecacatan setem panas: ≧0.08mm2 Pengesanan sisihan cetakan lebihan: ≧0.1mm Pengesanan sisihan pemotongan mati: ≧0.1mm Kecacatan kod bar: Bacaan: kod ralat, kod pendua Pengesanan aksara: perkataan yang salah, perkataan yang hilang, sepadan dengan kod bar Pengesanan rupa: kesan, garis putus, kod bar herot, kecacatan garis hitam kod bar Pengesanan perbezaan warna tempatan △E ≧ 3 Elab |
| Klasifikasi kecacatan | Piawaian pengesanan kecacatan dilaraskan dengan lancar. Untuk setiap kecacatan, standard pengesanan kecacatan boleh ditetapkan dengan menyeret bar skrol secara manual. |
| Permodelan yang mudah | Masa pemodelan untuk menggantikan satu produk ialah 3-5 minit; Gunakan skema pemodelan wizard untuk menguraikan keseluruhan proses pemodelan kepada beberapa langkah yang saling berkaitan, membimbing operator untuk melaksanakan operasi pemodelan langkah demi langkah |
| Paparan kecacatan | Paparan masa nyata imej kecacatan produk yang diperiksa, lokasi kejadian kecacatan dan maklumat skala kecacatan |
|
Pengumpan Motor servo bebas memacu kelajuan Suapan berubah-ubah. Motor getaran boleh laras. Panel sisi boleh dilaraskan dengan teliti dalam lebar kosong.. |
|
Penjajaran Bahagian bebas dengan pembawa bawah yang tidak sejajar yang memandu kotak ke susur tangan selari yang membolehkan penjajaran kosong yang sempurna. |
|
Modul pemeriksaan dalam talian Stesen kerja komputer pemprosesan imej berkelajuan tinggi. Sistem Perisian Pemeriksaan Visual: Perisian pemeriksaan visual khusus PrintingPlus (versi V5.0) Modul Perisian Pengesanan Kecacatan Umum (Versi V1.0) Unit pengimejan visual berkelajuan tinggi, menampilkan kanta optik import Jepun dan kabinet pemeriksaan percetakan khusus Kanada. |
|
Jabatan pengumpul kotak kecacatan • Tali pinggang atas dan bawah didorong oleh sistem penghantaran tali pinggang berbilang V, untuk mengelakkan calar semasa pengangkutan. • Peranti mengeluarkan pneumatik untuk meminimumkan calar pada kotak. • Sistem pengumpulan dua lorong atas permintaan. |
|
Bahagian penghantaran Variasi kelajuan automatik dan manual dalam penyelarasan dengan sel foto. Bahan yang diproses |
| Model | XS-1100VI | |
|
A | 170-1100mm |
| B | 100-900mm | |
| E | 70-540mm | |
|
A | 170-1050mm |
| B | 170-900mm | |
| E | 80-540mm |
